      三維柔性焊接工裝平臺主要零件設計的說明

      發表時間:2017年09月27日【

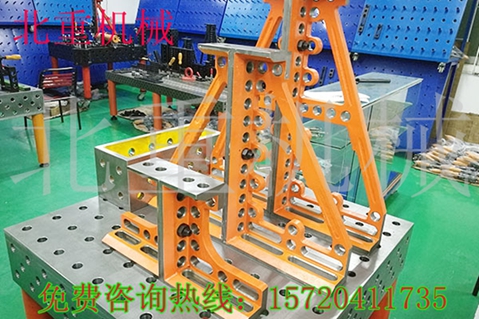

                                                       三維柔性焊接工裝平臺主要零件設計的說明



      1、夾具體 綜合考慮了結構合理性、工藝性、經濟型、標準化以及各種夾具體的優缺點等,選擇夾具體毛坯制造方法為鑄造夾具體;考慮到定位的精確度,要求定位定位器和夾緊

      器的銷孔在裝配時配作;考慮到焊件小,夾具體的強度要求以及夾具體的結構要求,沒有在夾具體上設計加強筋。
      2、壓板 考慮到定位錐頭銷釘需垂直取出焊件才能保證順利脫離焊件,壓板下邊設置了彈簧;考慮到對螺母M6和喇叭支座的組件的定位,壓板上開了凹槽起到定位作用;考慮到快

      速并順利取出焊件,將壓板設計成可退式壓板。
      3、插銷機構主體 插銷機構主體作為插銷的支座,考慮到發動機襯管兩件之間距離小,將兩個插銷的插銷機構主體做成一體;并且為了保證發動機襯管兩件中心線的距離和平行度

      將在設計一體的插銷機構主體的插銷孔時要求兩孔中心線的距離和平行度。
      4、快撤式螺旋夾緊器件 同插銷機構主體一樣,快撤式螺旋夾緊器件主體也做成一體并且要求兩孔中心線的距離。
      快撤式螺旋夾緊器件工作過程:螺母套筒不直接固定在主體上,而是以它外圓上的L形槽沿著主體上的定位銷來回移動;
      工件裝入后推動手柄使螺母套筒連同螺栓快速接近工件;
      轉動手柄使定位銷進入螺母套筒的圓周槽內,螺母不能軸向移動,再旋轉螺栓便可夾緊工件;卸下焊件時,只要稍松螺栓,再用手柄轉動螺母套筒使銷釘進入螺母套筒外圓的直槽

      位置,便可快速撤回螺栓,取出焊件。
      工裝設計的質量,對生產效率、加工成本、產品質量以及生產安全等有直接的影響,為此,設計焊接工裝時必須考慮實用性、經濟性、可靠性、藝術性等。
      機械設計和制造過程中,普遍存在尺寸鏈問題。把零件組裝成機器的過程中,也就是將零件上有關的尺寸進行組合和積累。
      由于零件尺寸存在制造誤差,因此裝配時也就會有誤差的綜合和積累。累積后形成的總誤差將會影響機器的工作性能和質量。
      這就形成了零件的尺寸誤差和綜合誤差之間的相互影響關系。設計工裝夾具也不例外。合理地確定零件的尺寸公差和形位公差顯得很重要。
